Popis produktu

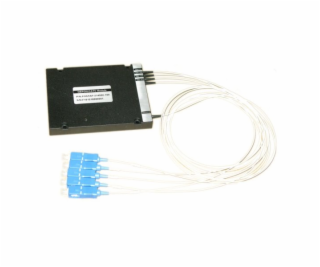

XtendLan FOSTAP-3150-0199-SC

Fiber tap je součástka dovolující odbočení malé části optického výkonu za účelem monitoringu spojení trasy . Využívá se k dočasnému nebo trvalému sledování komunikace na trase . Tento model je speciálně navržen pro monitoring optických tras technologií kombinujících G/EPON nebo GPON a CATV. Je ale univerzálním pro každou z těchto technologií použitou samostatně, stejně jako pro monitoring vlnových délek v pásmu 1550 a 1310/1490 nm. Fiber tap je vybaven SC konektory, a je určen především pro práci v terénu.

Vlastnosti:

optická sestava odděluje signály v oblasti 1310 nm, 1490 nm a 1550 nm tak jak je jejich užití běžné v sítích CATV, GEPON, GPON apod. Lze ji rovnou použít pro sledování optického výkonu nebo přímo vlastní komunikace
pro úspěšné použití musí mít trasa před použitím odbočky výkonový přebytek alespoň 1,5 dB
při použití pro telekomunikační odposlech, například pro řešení síťových problémů, je třeba mít přijímací modul s patřičným softwarem
tento typ odposlechu lze efektivně použít jen pro jednosměrné optické přenosy. Tj. pro duplexní trasy je třeba mít instalován Tap na obě vlákna v opačné orientaci
tento modul není pouhým odbočovačem, ale je kombinován s vlnovým multiplexem
součástku lze samozřejmě i snadno instalovat do 19 rozvaděče (tzv. optické vany)


Porty:

Downlink : předpokládá vstup optického signálu v pásmu 1380-1670 nm, tj. typicky EDFA zesilovače a od OLT jednotky v na vlnových délkách 1550 a 1490 nm
Uplink : předpokládá vstup optického signálu v pásmu 1270-1360 nm, tj. typicky směr od ONU jednotek na vlnové délce 1310 nm
porty Downlink a Uplink jsou propojeny s minimálním možným úbytkem signálu
Port: 1310 - 1% výkonu ze vstupu Uplink na vlnových délkách 1270-1360 nm
Port: 1490 - 1% výkonu ze vstupu Downlink na vlnových délkách 1380-1500 nm
Port: 1550 - 1% výkonu ze vstupu Downlink na vlnových délkách 1520-1670 nm


ZÁKLADNÍ SPECIFIKACE

Odposlouchávané vlnové délky portů: 1490 (1380-1500 nm), 1310 (1270-1360 nm), 1550 (1520-1670 nm)
Výkonový přebytek: min. 1,5 dB
Rozbočovací poměr: 1:99
Režim: singlemode
Konektory: SC/PC
Délka kabelů: 20 cm
Průměr kabelů: 2 mm

---
