Popis produktu

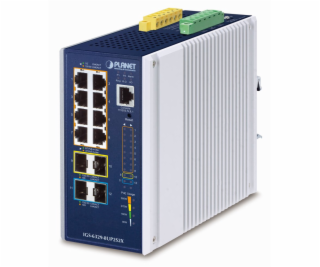

PLANET IGS-6329-8UP2S2X

Průmyslový spravovatelný L3 PoE přepínač nabízí 8 portů 1000Base-T s PoE injektory IEEE 802.3bt, 2 porty SFP 1000BASE-SX/LX/BX a 2 porty SFP+ 10GbBASE-SR/LR, 2x DI/DO, napájecí výkon až 360 W.
Web/SNMPv3 management, 4K VLAN 802.1Q sítí, Spanning Tree (ERPS), agregace linek 802.3ad LACP, QoS, DHCP Snooping.
Redundantní napájení 2x DC 48-54 V (vyšší napětí pro vyšší PoE výkon), ESD přepěťové ochrany, krytí IP30, provozní teplota -40~75 °C.
Gigabitový spravovatelný přepínač pracující na 3. vrstvě modelu OSI. Disponuje PoE injektory dle IEEE 802.3bt, je vybaven rozšířenými funkcemi pro použití v rozhlehlých sítích a na páteřních spojích. Statické routování, výkonné nástroje pro QoS řízení provozu a zabezpečení dovolují poskytovatelům ISP a správcům sítí kontrolovat a efektivně spravovat data sítí.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.

Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!




Možný monitoring mobilní aplikací CloudViewer .


ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8x RJ-45 10/100/1000BASE-T, 2x SFP 1000BASE-SX/LX/BX (kompat. s 100BASE-FX a 2500BASE-X), 2x SFP+ 10GBASE-SR/LR, 1x RJ-45 (RS-232) sériový port konzole
Paměť: 32k MAC adres, 32 Mbit buffer
Propustnost: sběrnice 66 Gbps, provozně 56,55 Mpps (64B)
Podpora přenosu: Jumbo Frame 10 KB
Provedení: DIN lišta, na zeď
Napájení: zdroj redundantní, 48-54 V DC (pro PoE++ využití je třeba 52 V a vyšší), celkový příkon do 401 W (zdroj není součástí balení)
Ochrana: ESD vzduchem do 8 KV DC, kontaktně do 6 KV DC
Provozní teplota: -40 - 75°C, 95 % vlhkost
Rozměry: 152 x 135 x 76 mm
Hmotnost: 1152 g

Funkce administrace:

Správa: konzole přes RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSHv2, TLSv1.2
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 záznamů
L3 routing: 128 pravidel, 128 VLAN rozhraní, IPv4 OSPFv2, IPv6 OSPFv3
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace dle čísla portu, 802.1p priority, 802.1Q VLAN tagu či DSCP/TOS v IP paketu
Port shaper nastavení v rozpětí 500 kb - 1000 Mbps
Podpora VLAN:
IEEE 802.1Q
až 4K VLAN skupin, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
Protocol-based VLAN
MAC-based VLAN
Voice VLAN
Multicast VLAN
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí, many-to-one
Agregace linek: IEEE 802.3ad LACP, 4 porty ve 3 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode, MLD v1/ v2
Autentizace připojených zařízení: IEEE 802.1x (RADIUS), TACACS+, IP+MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)

POE funkce:

Celkový napájecí výkon: 360 W, IEEE 802.3bt PoE++
Počet injektorů: 8x až 95 W
Typ napájení: End-span, Mid-span, UPoE
Pokročilé funkce:
integrovaný plánovač pro plánované vypnutí napájených koncových prvků
detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
Extend režim pro podporu napájení až na vzdálenost 160 metrů

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí







Ostatní download

---
