Popis produktu

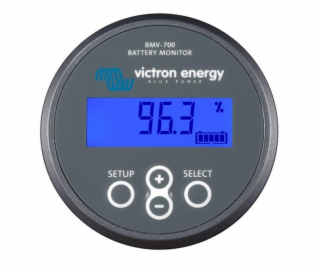

Victron BMV-700

Vysoce přesný systém pro monitorování stavu baterie. Sledováním stavu baterie dosáhnete vyšší životnosti . Podrobné sledování baterie umožňuje odhalit případné provozní nedostatky . Je vhodný pro všechny typy olověných baterií včetně rounových (AGM) a gelových . Pravidelná automatická kalibrace přístroje pro spolehlivé uvádění měřených údajů (lze provádět i manuálně).


Jednoduché nastavení kapacity akumulátoru (z výroby nastaveno na 200 Ah)
Autodetekce napětí 12, 24, 36, 48, 60, 120, 144 a 288 V .
Určena pro systémy s vysokým provozním napětím (DC 70–350 V)
Vhodný i pro Li-iontové baterie




Základní zobrazované hodnoty:

Aktuální napětí (V) baterie
Aktuální proud (A), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie
Aktuální výkon (W), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie (násobek napětí a proudu)
Celková suma odebrané energie z baterie na napájení spotřebičů v ampérhodinách (Ah)
Aktuální míra nabití baterie v procentech
Předpokládaná (sofistikovaně propočtená) délka doby v hodinách do 50% vybití baterie při dané spotřebě energie



Sledovač ukládá vybrané historické údaje a dosažené mezní hodnoty:

Nejhlubší dosažené vybití akumulátoru
Míra posledního vybití akumulátoru
Počet proběhlých vybíjecích/nabíjecích cyklů akumulátoru
Průměrná hodnota vybití akumulátoru
Počet plných vybití akumulátoru
Maximální dosažené napětí akumulátoru
Minimální dosažené napětí akumulátoru
Počet dní od posledního plného nabití akumulátoru



Technické parametry:

napájecí napětí 6,5–95 V DC
spotřeba energie při nepodsvětleném displeji a vypnutém relé: 4 mA (12 V) a 3 mA (24 V)
spotřeba energie při nepodsvětleném displeji a sepnutém relé: 15 mA (12 V) a 8 mA (24 V)
pracovní napětí: 12, 24 a 48 V (autodetekce)
maximální velikost proudu procházející bočníkem: -500 až +500 A (vybíjení a nabíjení baterie)
maximální odchylka při odečtu napětí: ±0,01 A při napětí 0–100 V
maximální odchylka při odečtu proudu: ±0,01 A s 500A bočníkem
maximální odchylka při odečtu kapacity: ±0,1 Ah při kapacit baterie 0–100 Ah
maximální odchylka při odečtu kapacity: ±1 Ah při kapacit baterie 100–9999 Ah
maximální odchylka při odečtu stavu nabití: ±0,1 %
maximální odchylka při odhadu zbývajícího času: ±1 hod (v rozsahu 1–240 hod)
maximální odchylka při odečtu výkonu: ±1 W při rozsahu od -100 W do 1 kW
celková kapacitu akumulátorů: 20–9999 Ah
rozsah pracovní teploty: -20 až +50 °C
kruhový průměr vlastního sledovače: 63 mm
čtvercová velikost krytky vlastního sledovače: 69 × 69 mm
hloubka vlastního sledovače: 31 mm
spínané relé: 60 V (1 A) maximálně
hmotnost vlastního sledovače: 70 g
hmotnost bočníku: 315 g
přípojné šrouby bočníku: M10
materiál: plast


Sledovač provádí sofistikované sledování dodávané a odebírané energie společně se zohledněním nastavitelné hodnoty Peukertova exponentu (čím větší je odběr energie, tím relativně klesá množství dostupné energie v baterii a naopak) a účinnosti baterie pro odhad aktuálního množství energie (Ah) a míry nabití baterie (v procentech). Pro správné zobrazování množství dostupné energie v baterii je nutné, aby veškerá energie vstupující a odcházející z baterie procházela bočníkem.
Vlastní sledovač je možno integrovat do stěny bez nutnosti přístupu zezadu (zakrytované vruty).
Pro větší proudy jak 500 A lze dodat náhradní bočník konstruovaný na proudy 1000 a 2000 A. Na sledovač lze použít bočníky až do maximálního proudu 9999 A s napěťovým rozsahem 1 - 100 mV (obojí nastavitelné).
Sledovač disponuje spínaným relé. To je aktivována/deaktivováno na základě naměřené míry nabití baterie. Továrně je nastaveno sepnutí při poklesu stavu nabití baterie pod 50 % a vypnutí při dosažení stavu nabití na 90 %. Tyto hodnoty lze změnit v nastavení. Také lze obrátit logiku spínání, čili standardně je relé sepnuto, nestandardně vypnuto. Relé lze využít pro spínání/vypínání zařízení jako je externí alarm, elektrocentrála atd.
Sledovač je možno napojovat na další zařízení. Možnost propojení sledovače s velkým barevným displejem Color Control GX s bezplatnou možností grafické vizualizace naměřených hodnot na portálu https://vrm.victronenergy.com/user/register (nezávazně lze vyzkoušet na funkčních systémech při zadání uživatelského jména: demo@victronenergy.com a hesla: vrmdemo). K propojení sledovač BMV-700 s displejem Color control GX je nutno zakoupit buď kabel VE.Direct nebo komunikační rozhraní VE.Direct-USB .

Obsah balení:

Vlastní sledovač s podsvětleným digitálním displejem a ovládacími prvky
Plastová krytka sledovače o rozměrech 69 × 69 mm
Bočník 500 A / 50 mV konstruovaný na maximální proud 500 A (instaluje se na záporný kabel baterie)
10m komunikační a napájecí UTP kabel RJ-12 (propojení vlastního sledovače s bočníkem)
2 m dlouhý instalační kabel s pojistkou k napojení na kladný kabel




ZÁKLADNÍ SPECIFIKACE

Rozhraní: RJ-12, VE.Direct, svorkovnice
Podporované typy baterii: olověné, VRLA (gelové a AGM), Li-ion, LiFePO 4
Rozsah napájecího napětí: DC 6,5–95 V
Kapacita baterie: 1–9999 Ah
Měření napětí druhé baterie, teploty nebo střední hodnoty: ne
Rozměry: 63 × 63 × 31 mm


K jednomu zařízení BMV lze přímo připojit maximálně čtyři zařízení Color Control GX. K rozbočovači USB lze připojit ještě více jednotek BMV.

---
