Popis produktu

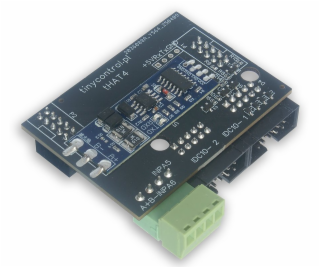

Tinycontrol tHAT4



Specializovaná rozšiřující deska tHAT4 pro zařízení LAN ovladač s rozšířenými možnostmi řízení a komunikace.
tHAT4 je navržena pro rozšíření funkcí LAN kontrolérů a nabízí dodatečné výstupy s otevřeným kolektorem, připojení pro reléové desky a další komunikační rozhraní. Deska je plně kompatibilní s modely LK3.9 a LK3.7+ (hardwarové verze 3.7 a 3.8), zatímco u starších modelů LK3.5 a LK3.6 není podporován převodník Modbus (RS-485).
Díky svému designu umožňuje tHAT4 snadnou integraci do stávajících systémů a rozšíření jejich funkčnosti o možnost ovládání externích zařízení prostřednictvím relé, komunikaci přes průmyslovou sběrnici Modbus RTU a připojení analogových senzorů.





4 výstupy s otevřeným kolektorem (OC) ovládané z PWM výstupů LAN ovladače, určené pro spínání relé
2 IDC10 konektory připravené pro použití s reléovými deskami 4× 10 A
Zelený šroubovací konektor s vývody pro RS-485 Modbus RTU sběrnici (A+, B–)
Analogové vstupy INPA5 a INPA6 pro připojení senzorů
Vývody sériového portu (+5 V, Rx, Tx, GND) pro volitelné připojení
Plná kompatibilita s kontroléry LK3.9 a LK3.7+ (HW 3.7 a HW 3.8)
Částečná kompatibilita s modely LK3.5 a LK3.6 (bez podpory Modbus převodníku)





IDC10 konektory pro reléové desky HAT4 je vybaven dvěma IDC10 konektory speciálně navrženými pro připojení reléových desek. První konektor poskytuje linky OUT1–OUT4, zatímco druhý nabízí linky PWM0–PWM3 a napájení 3,3 V.
Průmyslová komunikace Modbus RTU Integrovaná podpora pro průmyslovou sběrnici RS-485 s protokolem Modbus RTU umožňuje připojení k široké škále průmyslových zařízení a senzorů. Připojení je realizováno přes šroubovací svorkovnici s vývody A+ a B–.
Analogové vstupy a sériový port Deska nabízí analogové vstupy INPA5 a INPA6 pro připojení analogových senzorů. Pro pokročilé uživatele jsou k dispozici také vývody sériového portu (+5 V, Rx, Tx, GND) připravené pro volitelné připájení pinů nebo vodičů.




ZÁKLADNÍ SPECIFIKACE

Typ zařízení: rozšiřující deska
Označení modelu:  tHAT4
Kompatibilita: plná s LK3.9 a LK3.7+ (HW 3.7 a HW 3.8), částečná s LK3.5 a LK3.6
Výstupy: 4× výstup s otevřeným kolektorem (OC)
Konektory: 2× IDC10 pro reléové desky, šroubovací svorkovnice
Komunikační rozhraní: RS-485 (Modbus RTU)
Analogové vstupy: INPA5, INPA6
Sériový port: +5 V, Rx, Tx, GND (pro volitelné připájení)
