Popis produktu

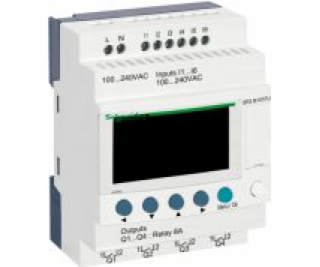

Modulárne inteligentné relé Zelio Logic 240 V RTC/LCD (SR3B101FU)

parametre:

Miestne zobrazenie S
Počet riadkov riadiaceho diagramu 0...500 s programovaním FBD
0...240 s programovaním rebríkov
čas cyklu 6...90 ms
Čas zálohovania 10 rokov pri 25 °C
Posun hodín 6 s/mesiac pri 25 °C
12 min/rok pri 0...55 °C
Diagnostika pamäte Naprogramujte pamäť pri každom zapnutí
Menovité napájacie napätie [Us] 100...240V
Limity výstupného napätia 85...264V
Frekvencia napájania 50/60 Hz
Napájací prúd 30 mA pri 240 V (bez predlžovačky)
40 mAw 240 V (s nadstavcami)
80 mAw 100 V (s nadstavcami)
80 mA pri 100 V (bez predlžovačky)
Spotreba energie vo VA 12 VA s nadstavcami
7 VA bez nadstavca
Typ zabezpečenia Proti inverzii terminálu (riadiace inštrukcie sa nevykonajú)
Diskrétne vstupné číslo 6
Diskrétne vstupné napätie 100...240V AC
Diskrétny vstupný prúd 0,6 mA
Diskrétna vstupná frekvencia 47...53 Hz
57...63 Hz
Garantovaný stav napätia 1 >= 79V pre diskrétny vstup
Stav napätia 0 garantovaný <= 40V pre diskrétny vstup
Aktuálny stav 1 garantovaný > 0,17 mA pre diskrétny vstup
Aktuálny stav 0 garantovaný < 0,5 mA pre diskrétny vstup
Vstupná impedancia 350 buniek (diskrétny vstup)
Počet výstupov 4 reléové výstupy
Limity výstupného napätia 24...250 V AC
5...30 V DC (reléový výstup)
Typ kontaktu a usporiadanie NIE pre reléový výstup
Výstupný tepelný prúd 8 A pre všetky 4 výstupy (reléový výstup)
Elektrická odolnosť 500000 cyklov AC-12 pri 230 V, 1,5 A pre reléový výstup podľa EN/IEC 60947-5-1
500000 cyklov AC-15 pri 230 V, 0,9 A pre reléový výstup podľa EN/IEC 60947-5-1
500000 cyklov DC-12 pri 24 V, 1,5 A pre reléový výstup podľa EN/IEC 60947-5-1
500000 cyklus DC-13 pri 24 V, 0,6 A pre reléový výstup podľa EN/IEC 60947-5-1
Spínacia kapacita v mA >= 10 mA pri 12 V (reléový výstup)
Prevádzková rýchlosť v Hz 0,1 Hz (pri Ie) pre reléový výstup
10 Hz (bez záťaže) pre reléový výstup
Mechanická pevnosť 10000000 cyklov (reléový výstup)
Menovité impulzné výdržné napätie [Uimp] 4 kV podľa EN/IEC 60947-1 a EN/IEC 60664-1
Hodiny S

---

Napriek všetkej snahe zaistiť čo najpresnejší popis, obrázky a technické parametre produktov nemôžeme zaručiť, že uvádzané dáta zodpovedajú skutočnosti. Mnoho výrobcov si vyhradzuje právo zmeny niektorých parametrov či vlastností bez predchádzajúceho upozornenia. Ak potrebujete uistenie o určitých parametroch produktu alebo v prípade pochybností, kontaktujte prosím svojho obchodníka. Neskoršia reklamácia vlastností je zbytočnou komplikáciou pre obe strany. Kontaktovať výrobcu môžete na info@mader.sk, alebo na adrese: ANTALON s.r.o., Oblouková 102, Stráž nad Nisou.
