Popis produktu

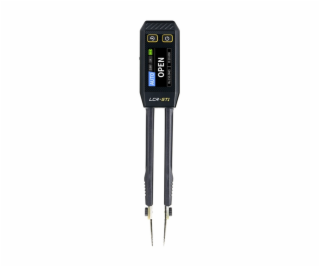

FNIRSI LCR-ST1 mini chytrý digitální pinzetový tester
FNIRSI LCR-ST1 je multifunkční pinzetový měřič pro testování elektronických součástek pro povrchovou montáž. Podporuje měření odporu, kapacity, indukčnosti, ESR, test diod a měření spojitosti obvodu. Nabízí 3 testovací frekvence (100 Hz, 1 kHz, 10 kHz), testovací úrovně 0,3 V a 0,6 V RMS a zobrazení dalších parametrů, jako jsou Q, D, Z a X. Díky kompaktnímu provedení, výměnným svorkám a rozhraní USB-C je přístroj ideální pro laboratorní, servisní a výrobní aplikace.
Automatický režim měření
Přístroj automaticky rozpozná typ testované součástky a zobrazí hlavní i pomocné parametry. Toto řešení usnadňuje práci s více součástkami a eliminuje nutnost ručního přepínání režimů. Přístroj podporuje angličtinu a čínštinu.
Podrobná analýza
Měřič FNIRSI LCR-ST1 měří nejen základní hodnoty (R, L, C), ale také ztrátový činitel (D), impedanci (Z), činitel jakosti (Q), reaktanci (X) a ekvivalentní sériový odpor (ESR). Tato funkce umožňuje komplexní diagnostiku součástek. Rozsahy měření zahrnují kapacitu od 1 pF do 22 mF, indukčnost od 1 µH do 10 H a odpor od 10 m? do 10 M?.
Obrazovka a ergonomie ovládání
Na 1,14 HD displeji jsou údaje prezentovány snadno čitelným způsobem. Intuitivní nabídky, tlačítka se silikonovými překryvy a boční volič zlepšují ovládání. Funkce ukládání dat navíc umožňuje exportovat měření do souboru Excel prostřednictvím USB. Displej zobrazuje 2 parametry měření současně, což urychluje analýzu. Pozlacené hroty pinzety jsou vyměnitelné - sada obsahuje jak klasický rovný hrot, tak zahnutý typ háček . Díky tomu je nástroj vhodný pro různé aplikace - včetně těžko přístupných míst. Vestavěný magnet umožňuje dočasné přichycení měřidla ke kovovým povrchům.
Výkon a mobilita
Dobíjecí lithium-iontová baterie s kapacitou 250 mAh zajišťuje dlouhou dobu provozu a nabíjení probíhá prostřednictvím portu USB-C. Funkce automatického vypnutí šetří energii, když není prováděna žádná činnost. Celek váží pouhých 41 g, takže se zařízení pohodlně přenáší.
Součástí balení:
FNIRSI LCR-ST1 Multifunkční pinzetový měřič
Zahnuté hroty (1 pár)
Magnetický stojánek
USB kabel pro nabíjení
Uživatelská příručka

Výrobce
FNIRSI
Model
LCR-ST1
Displej
Barevná obrazovka 1,14
Nabíjecí rozhraní
USB typu C, 5V/1A
Napájení
Dobíjecí lithiová baterie 250 mAh
Rozměry
28 × 19 × 150 mm
Hmotnost
41 g
Rozsah měření kapacity
1 mF - 22 mF (100 Hz, 1 kHz ±5 %) 1 µF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2 %) 1 nF - 1 µF (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 pF - 1 nF (1 kHz a 10 kHz ±2 %)
Rozsah měření indukčnosti
1 H - 10 H (100 Hz, 1 kHz ±5 %) 1 mH - 1 H (všechny frekvence ±2 %) 10 µH - 1 mH (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 µH - 10 µH (10 kHz ±2 %)
Rozsah měření odporu
1 M? - 10 M? (100 Hz, 1 kHz ±5 %) 1 k? - 1 M? (100 Hz, 10 kHz ±1 %, 1 kHz ±0,5 %) 1 ? - 1 k? (všechny frekvence ±0,5-1 %) 10 m? - 1 ? (všechny frekvence ±2 %)
Zkouška diod
Vodivé napětí: 0,7 V

---
