Popis produktu

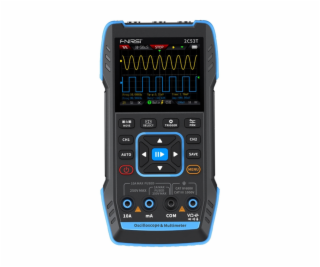

FNIRSI 2C53T přenosný osciloskop 3v1 multimetr generátor signálu
FNIRSI 2C53T kombinuje funkce osciloskopu 2×50 MHz/250 MSa/s s 8bitovým ADC a 16 kpct vyrovnávací pamětí na kanál (pre/post-trigger), multimetru s 19999 počty a generátoru signálu 50 kHz. Vstupní impedance je 1 M? ? 15 pF s přepínáním AC/DC/GND. Robustní pouzdro z ABS se silikonovými překryvy, 2,8palcový displej s rozlišením 320 × 240 px a baterie s kapacitou 3000 mAh (až 4 h provozu) zaručují mobilitu a nepřetržité měření i v náročných podmínkách. Přístroj má certifikaci CAT II 300 V, dvě keramické pojistky a obvod proti spálení. Díky možnosti ukládání průběhů a aktualizace firmwaru máte výsledky vždy pod kontrolou a máte přístup k nejnovějším funkcím.
Barevný displej a multimetr
Displej s úhlopříčkou 2,8” a rozlišením 320 × 240 px zobrazuje průběhy v plných barvách s funkcí nekonečného dosvitu , která udržuje stopu průběhu na obrazovce. Režimy Y-T, Rolling a X-Y (Lissajous) usnadňují pozorování fázových vztahů a vysoký jas zaručuje čitelnost za všech podmínek. Vestavěný multimetr s 19999 čítači umožňuje měřit stejnosměrný/střídavý proud, velké a malé proudy, odpor, kapacitu, diody, teplotu a spojitost (bzučák). Inteligentní ochrany chrání uživatele i zařízení před přetížením.
Pokročilá hardwarová architektura
Profesionální kombinace ARM + FPGA + vysoce výkonný ADC, používaná ve stolních osciloskopech, zajišťuje rychlé spouštění a věrné zobrazení signálů. Systém spouštění nabízí režimy Edge (vzestupný/spádový), Pulse Width, Video a Slope s předspouštěním až do 50 % a pospouštěním až do 50 %, takže i nejkratší anomálie jsou zaznamenány bez ztráty detailů.
Generátor signálu
Vestavěný generátor funkcí nabízí napětí až do ±400 V a frekvence až do 50 kHz a 13 průběhů (sinus, čtverec, trojúhelník, pila, rampa, puls, šum atd.) s nastavením offsetu a amplitudy v krocích po 10 mV/div, což umožňuje testování filtrů, zesilovačů a analogových obvodů bez dalšího hardwaru.
Automatické nastavení měření
Funkce AUTO nastavuje rozsah a spoušť jediným tlačítkem, což umožňuje okamžité zobrazení průběhu bez časově náročného nastavování. Podpora dalších režimů Single a Normal zefektivňuje práci při rychlých měřeních v terénu. Jedním kliknutím lze uložit snímek průběhu do paměti osciloskopu nebo přímo do počítače přes USB. To usnadňuje archivaci výsledků a jejich další analýzu v jakémkoli prostředí.
Izolované měřicí kanály
Dva zcela nezávislé vstupy CH1 a CH2 s šířkou pásma 50 MHz eliminují vzájemné rušení a zvyšují přesnost měření. Vzorkovací frekvence 250 MSa/s reprodukuje pulzy PWM a zvlnění napájecího zdroje s maximální věrností.
Odolná konstrukce
Silikonem potažený plastový kryt ABS zajišťuje odolnost proti pádu a nárazu a pozlacené dráhy na desce plošných spojů jsou odolné proti korozi. Baterie s kapacitou 3 000 mAh zaručuje až 3 hodiny provozu. Rozkládací stojánek umožňuje umístění zařízení v libovolném úhlu, zatímco ergonomická tlačítka a port USB-C zajišťují pohodlí při manipulaci a nabíjení.
Součástí balení je:
FNIRSI 2C53T přenosný osciloskop 3 v 1
10× měřicí sondy (2 ks)
Sondy s krokosvorkami
Kabely pro multimetr
Nabíjecí kabel
Přenosná taška
Uživatelská příručka

Parametry výrobku
Obrazovka
2,8palcový barevný displej HD
Rozlišení
320 × 240
Specifikace nabíjení
USB-C (5 V/1 A)
Dobíjecí baterie
Lithium-iontová 3000 mAh
Podporované funkce
Osciloskop, generátor signálu, multimetr (podrobnosti viz parametry funkcí)
Doba pohotovostního režimu
6 h (maximálně laboratorní)
Jazyk
Čínština a angličtina
Rozměry
167 × 89 × 35 mm
Hmotnost
300 g

Parametry osciloskopu
Kanály
Dvoukanálový
Vzorkování
250 MSa/s
Analogová šířka pásma
50 MHz (každý kanál nezávisle 50 MHz)
Hloubka paměti
1 kbodů
Impedance
1 M?
Rozsah časové základny
10 ns - 20 s
Vertikální citlivost
10 mV/efekt - 10 V/efekt (×1)
Maximální měřicí napětí
±400 V
Režim spouštění
AUTO/Normální/Jednorázový
Režim zobrazení
Y-T/Rolling/X-Y
Spojení
AC/DC
Trvalost stopy
OFF, 500 ms, 1 s, ?.
Matematické funkce
8 základních operací + FFT
Záznam výpisu tvaru vlny
ano
Export obrazu křivky
ano
Měření kurzoru
ano

Parametry generátoru signálu
Kanál
jeden kanál
Frekvence
1 Hz - 50 kHz
Amplituda
0,1 - 3,0 V

Parametry multimetru
Stejnosměrné napětí
1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)
Střídavé napětí
1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)
Stejnosměrný proud
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)
Střídavý proud
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)
Odpor
9,999 M? / 1,9999 M? / 199,99 k? / 19,999 k? ±(0,5 %+3); 1,9999 k? / 199,99 ? ±(2,0 %+3)
Kapacita
9,999 mF / 99,99 mF ±(5,0 %+20)
Teplota
-55 °C - 1300 °C (-67 °F - 2372 °F) ±(2,5 %+5)
Měření diod
Ano
Zkouška spojitosti
Ano

---
