Popis produktu

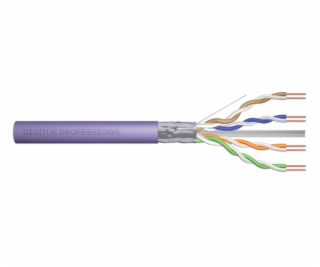

Instalační kabel CAT 6 F-UTP, 250 MHz, AWG 23/1 Dca (LSZH-1), 305 m, buben, simplex, fialová

1GBit Ethernet
Přenosová frekvence 250 MHz
Podpora PoE Power over Ethernet
CPR třída Dca

nstalační kabel Digitus® Professional Cat.6 F / UTP se vyznačuje následující konstrukcí kabelu 4x2x AWG23 / 1 a dosahuje přenosové frekvence až 250 MHz. Bezhalogenový plášť kabelu odpovídá standardu IEC 60332-1, FRNC-B, LSZH-1 a CPR evropské třídy Dca. Kabel je vhodný pro budování strukturované kabeláže v sekundární a terciární oblasti. Vyhovuje následujícím normám ISO / IEC 11801, DIN EN 50173, DIN EN 50288-5-1.

Technické údaje
Fyzikální vlastnosti:
Dirigent: Měděná žíhaná měď, pevná AWG 23/1
Izolace: HD-PE (vysokohustotní polyetylen)
Celkový počet izolovaných vodičů: 8, zkroucený ve 4 párech
Barevný kód: modro-bílý, oranžovo-bílý, zeleno-bílý, hnědo-bílý
Individuální párový štít: Žádné
Celkové stínění: Hliníková fólie, 100% pokrytí, drenážní drát
Vnější plášť: Eca až B2ca acc. podle EN 50575; LSZH
Vnější průměr pláště (jmenovitý): 0,5 mm (Eca); 0,6 mm (Dca); 0,8 mm (Cca); 0,08 mm (B2ca)
Barva vnějšího pláště: Fialová
Mechanické vlastnosti:
Zatížení tahem: max. 150 N
Dynamický poloměr ohybu: 8x AD mm min.
Statický poloměr ohybu: 4x AD mm min.
Rozsah teplot při dodání a skladování: -20 ° C až +60 ° C
Rozsah provozních teplot: -20 ° C až +75 ° C
Rozsah instalačních teplot: 0 ° C až +50 ° C
Celkový průměr Simplex (nominální): 7,0 (Eca); 7,2 mm (Dca); 7,6 mm (Cca); 7,6 mm (B2ca)
Hmotnost (kg / km): 46 kg (Eca); 47 kg (Dca); 48,5 kg (Cca); 48,5 kg (B2ca)
Elektrické vlastnosti:
Impedance: 100 ± 5 Ohm @ 1-250 MHz
Kapacitní odpor: 45 pF / m nominální @ 800 Hz
Kapacitní nevyváženost (párové): max. 1,5 pF / m. @ 1 KHz
Izolační odpor: 5 GOhm x km min.
Odpor stejnosměrné smyčky: max. 147 Ohm / km. (Nevyváženost max. 2% odporu)
Napěťový odpor: 72 V DC max.
Útlum spojky: 40 dB
Zpoždění šíření signálu: max. 535 nS / 100 m.
Propagační zpoždění: 20 nS / 100 m max.
Oddělovací třída: ,, c ”acc. podle EN 50174-2
NVP: 69%
Velikost AWG: 23
Kategorie: 6
Barva vnějšího pláště: Jiné
Kategorie dirigentů: Třída 1 = pevná
Materiál vodiče: Cu, holé
Základní identifikace: Barva
Izolace jádra: PE (polyethylen)
Zpomalovač hoření: V souladu s EN 60332-1-2
Bezhalogenové (podle EN 60754-1 / 2): ano
Nízký kouř (podle EN 61034-2): ano
Materiál vnějšího pláště: Polyolefin
Jmenovitý průřez vodiče: 0,26
Počet jader: 8
Hodnota NVP: 69
Vnější průměr cca .: 7
Povolená vnější teplota kabelu, pevná (MIN): -20… 75
Povolená vnější teplota kabelu, v pohybu (MIN): -20… 60
Screen přes pramen: Fólie
Screen over stranding element: None
Stranding element: Pairs

---
